・概要

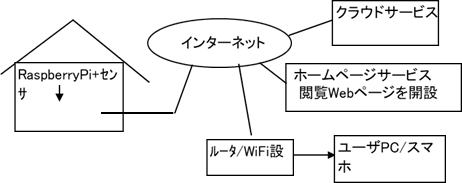

Linuxボードに人感センサを接続し、１分ごとのセンサが動作を検知した回数をWifi経由でクラウドに送ります。
Webページ表示更新することでクラウドから回数データを取り込みますのでスマホなどで読み出し、確認することが出来ます。
センサは三秒より少し早く状態をクリアするので、３秒毎に読みだし、感知状態をカウントします。
1分毎にカウント値をクラウドサービスに送り、カウントをクリアします。
カウントゼロが続く場合はデータアップはしません。
Webページは初期表示または更新すればクラウドから最新データを読み出し表示します。
・ハードウェア

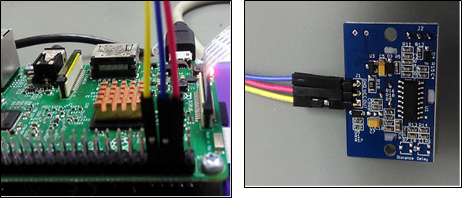

人感センサ(SEED PIR Sensor V1.0 :千石電子通商 \700)を使用しました。
RaspberryPi3 GPIO 40ピンに接続して試験。
ピンNo 4 赤ケーブル VCC(5V) センサへ供給
ピンNo 6 青ケーブル GND
ピンNo 8 黄ケーブル センサからの出力 (GPIO14番を使用)
出力はVccと書いてあり、実際は3.2Vだったため直結しています。
センサのRetrigジャンパピンが N Retrig なら Retrig にすることで３秒程度保持するため３秒毎の読み出しでもカウントできる。
